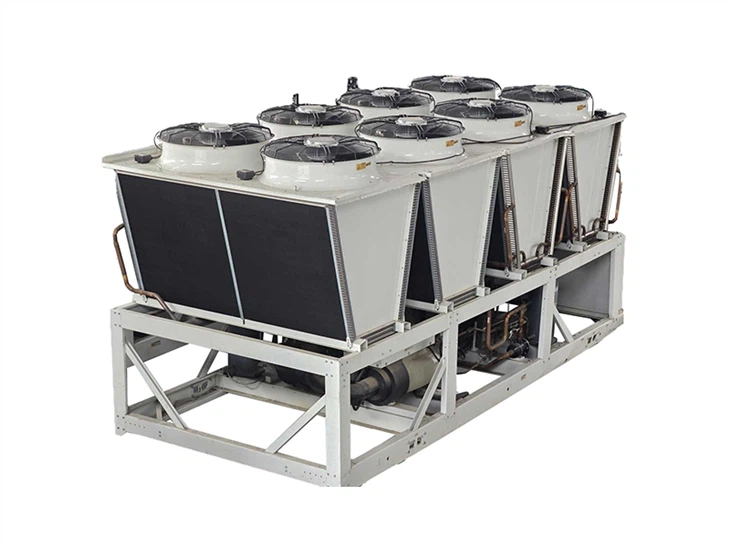

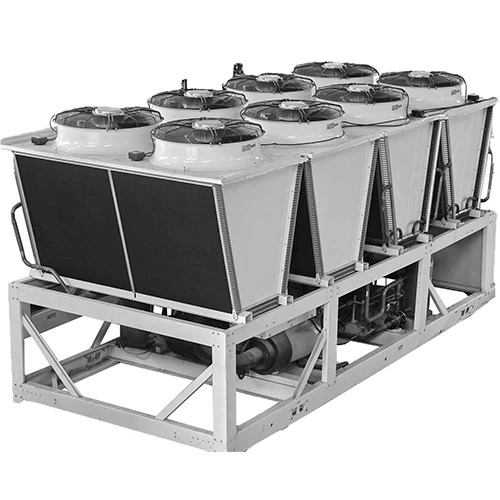

Trane RTAG Chiller
Trane RTAG Chiller
Trane RTAG Chiller
Trane RTAG Chiller

Trane RTAG Soğutucu

Trane rtag Soğutucular, ticari ve endüstriyel uygulamalar için tasarlanmış, yüksek-performanslı, enerji-verimli bir soğutma çözümüdür. Güvenilirliği ve çevre dostu özellikleriyle bilinen RTAG serisi, büyük ve orta-ölçekli bina ve tesislerin soğutulması için idealdir ve enerji verimliliği, çevresel sürdürülebilirlik ve operasyonel güvenilirlik arasında mükemmel bir denge sunar.

Soruşturma göndermek

Download

Açıklama

Özellikler

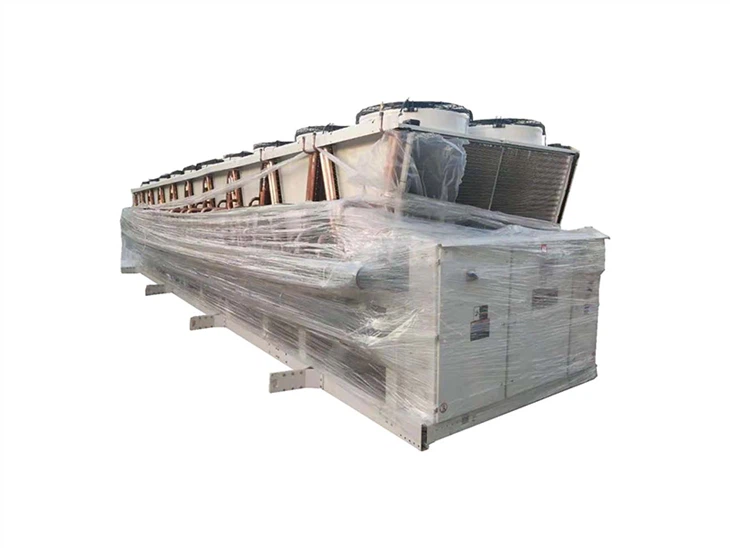

Stokta Gönderime Hazır

1.Yüksek Enerji Verimliliği Oranı:

-RTAG serisi, çeşitli yük koşullarında mükemmel bir enerji verimliliği oranı sağlayan yüksek-verimli çift-dişli kompresörlere sahiptir. Bu, 3,2'ye kadar COP (Performans Katsayısı) sağlayarak işletme maliyetlerini önemli ölçüde azaltır.

-Bu yüksek verimlilik sayesinde kullanıcılar, enerji tüketiminin ve elektrik faturalarının azalmasını bekleyebilir; bu da RTAG serisini büyük soğutma talepleri için-uygun maliyetli bir çözüm haline getirir.

2.Çevre Dostu Soğutucu Akışkan:

-RTAG serisi Trane Vidalı Soğutucu, geleneksel soğutucu akışkanlara kıyasla daha çevre dostu bir seçenek olan R134a soğutucu akışkanını kullanır. Bu, ünitenin çevresel etkisinin azaltılmasına yardımcı olur ve küresel sürdürülebilirlik çabalarını desteklerken aynı zamanda ticari ve endüstriyel tesislerin soğutma gereksinimlerini etkili bir şekilde karşılar.

3.Akıllı Kontrol Sistemi:

-RTAG soğutma grupları, gelişmiş uyarlanabilir kontrol özellikleri sunan UC800 dokunmatik ekran denetleyicisiyle donatılmıştır.Bunlar şunları içerir:

-Daha iyi hassasiyet için soğutulmuş su sıcaklığı sıfırlama.

-Sistem verimliliğini optimize etmek için birim geçici yükleme.

-Gelişmiş performans için temel yük kontrolü ve hassas yük kontrolü.

-Uzaktan kumanda özellikleri, esneklik ve kullanım kolaylığı sağlar.

-Bu akıllı kontrol sistemi, hassas-ayarlı, duyarlı çalışmaya olanak tanıyarak ünitenin değişen koşullar altında en iyi performansı göstermesini sağlar.

4.Düşük Gürültü Teknolojisi:

-RTAG serisi, çeşitli gürültü gereksinimlerini karşılamak için dört gürültü seçeneği sunar:

-Standart

-Yarı-Düşük Gürültü

-Düşük Gürültü

-Düşük Gürültü ve Gece Modu

-Bu gürültü seçenekleri yelpazesi, RTAG serisini ofis binaları, hastaneler ve yerleşim alanları gibi gürültü seviyelerinin kontrol edilmesi gereken uygulamalar için ideal hale getirir.

5. AdaptiView TD7 ile Gelişmiş Kontrol Sistemi:

-Ünite, daha kolay çalıştırma ve sistem izleme için sezgisel bir grafik arayüz sağlayan AdaptiView TD7 dinamik renkli dokunmatik ekrana ve Symbio800 denetleyicilere sahiptir.

-AdaptiView TD7, basitleştirilmiş kontrol ve görselleştirme sağlayarak operatörlerin sistem performansını hızlı bir şekilde değerlendirmesine ve gerektiğinde ayarlamalar yapmasına olanak tanır.

-Uyarlanabilir kontrol mantığı, sistemin çalışmasını optimize ederek çok çeşitli koşullarda verimli ve güvenilir performans sağlar.

Modeli	Trane RTAG
Soğutma Kapasitesi	Teknik veri sayfasında spesifik parametreler mevcuttur.
Ağırlık ve Boyut	Belirli boyutlar ve ağırlık ayrıntıları veri sayfasında bulunabilir.
Güç Kaynağı	380V/50Hz
Soğutucu Akışkan Tipi	R-134A
Ekran	AdaptiView TD7 ve Symbio800 kontrolörleri
POLİS	3.2 civarı

Başvuru

RTHG su-soğutmalı Trane Vidalı Soğutucular aşağıdakiler için idealdir:

Ticari Binalar

Alışveriş merkezleri, ofis binaları

Endüstriyel Tesisler

Üretim tesisleri, kimya tesisleri, soğuk hava depoları

Tıbbi Kurumlar

Hastaneler,laboratuvarlar

Veri Merkezleri

Sunucu odaları, bulut bilişim merkezleri

parametre

Yüksek-verimli nominal soğutma performansı parametre tablosu
Modeli		RTAG-H	100	125	145	155	170	190	205	225	255	285	310	340	375	400	440
Soğutucu		KW	341	429	496	534	578	635	685	774	878	993	1098	1155	1289	1384	1540
Soğutucu		Ton	97	122	141	152	164	181	195	220	250	282	312	328	367	393	438
Kapasite		KW	100	123	145	158	172	184	205	230	258	290	319	346	377	423	474
Soğutucu		R134a
Güç Kaynağı		380V150Hz/3Faz
Kompresör	Tip	Yatay semlenkapalı vidalı kompresör
	Daha kısa	Wye-Delta Kapalı Geçiş Başlatıcı
	Devreler		1	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Minimum yük		30%	15%	15%	15%	15%	15%	15%	15%	10%	7.50%	7.50%	7.50%	7.50%	7.50%	7.50%
Evaporatör	Tip	Kabuk ve Boru (CHIL)
	Derecelendirme akışı	I/S	16.3	20.4	23.6	25.4	27.5	30.3	32.6	36.9	41.8	47.3	52.3	55	61.4	65.9	73.4
	Derecelendirme WPD	kPa	42.5	38.7	51.5	50.7	39.2	47.1	42.6	44.4	49.1	50	48.7	53.7	52.1	49.4	40.4
	tüp boyutu	mm	DN100	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200
Kondenser	Fan tipi		Eksenel akış
	Miktar	başına	6	8	8	8	8	10	10	12	14	14	16	16	18	18	20
	güç	KW/başına	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	1.8
	Fan hızı	RPM	950	950	950	950	950	950	950	950	950	970	970	970	970	970	970
	Tek fanlı hava akışı	m²/h	17,982	17,982	17,982	17,982	17,982	17,982	17,982	17982	17982	20000	20000	20000	20000	20000	20000
Maksimum RLA		A	269	319	369	405	441	489	528
Akımı- Başlat		A	406	371	413	513	543	576	609
Soğutucu şarj	ckt 1	kilogram	94	80	76	76	76	81	82	98	140	140	158	174	148	148	183
Soğutucu şarj	ckt 2	kilogram	Yok	62	76	76	76	81	82	98	69	69	75	75	148	148	183
Boyut	Uzunluk	mm	3,840	5020	5020	5020	5020	6200	6200	7380	8995	8995	10130	10130	11310	11310	11810
	Genişlik	mm	2245	2245	2501	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Yükseklik	mm	2501	2373	4130	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480
Nakliye ağırlığı		kilogram	2805	5614	4364	4174	4341	4699	4798	5354	7121	7341	8028	8044	9212	9362	10197
Çalışma ağırlığı		kilogram	2960	4046	4364	4421	4602	4971	5085	5473	7227	7461	8165	8181	9363	9529	10403
Notlar: 1. Soğutma koşulları: giriş ve çıkış suyu sıcaklığı 12 derece C/7 derece, ortam sıcaklığı 35 derece; Kirlenme katsayısı 0,018m. derece /kW, 85-225ton makine evaporatörü 2 işlemli, 255ton ve üzeri makine evaporatörü 1 işlemli; 2. Ultra-düşük gürültü, geniş halka sıcaklığı veya düşük halka sıcaklığı seçenekleri, hava tarafında EC motor kullanılır; 3. Güç kaynağı tipi ünite voltajına göre seçilir (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph üç seçenek) ve tabloda verilen akım değeri 380V/50Hz/3Ph'yi temel alır; 4. Trane'in ürünleri sürekli olarak geliştirilmekte ve güncellenmektedir. Yukarıdaki tablodaki verilerde herhangi bir değişiklik olması durumunda sizi ayrıca bilgilendirmeyeceğiz. Lütfen bizi bağışlayın.

Modeli		RTAG-X	85	100	125	145	155	170	190	205	225	255	285	310	340	375	400	410	440
Kapasite		KW	294.1	354	444	514	554	600	652	709	791	897	1029	1115	1182	1314	1411	1455	1576
Kapasite		Ton	83.6	101	126	146	157	171	171	202	225	255	293	317	336	374	401	414	448
Kapasite		KW	80.5	98	118	138	150	162	162	196	221	249	277	307	325	368	411	399	449
Soğutucu		R134a
Güç Kaynağı		380V150Hz/3Faz
Kompresör	Tip	Yatay semlenkapalı vidalı kompresör
	Başlangıç	Wye-Delta Kapalı Geçiş Başlatıcı
	Devreler		1	1	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Minimum yük		30%	30%	15%	15%	15%	15%	15%	15%	15%	10.00%	10.00%	10.00%	10.00%	8.00%	8.00%	8.00%	8.00%
Evaporatör	Tip	Kabuk ve Boru (CHIL)
	Derecelendirme akışı	I/S	14	16.9	21.2	24.5	26.4	28.6	31.1	33.8	37.7	42.7	49	53.1	56.3	62.6	67.2	69.3	75.1
	Derecelendirme WPD	kPa	36.6	43.3	29.8	44.7	46	40.1	47.2	36.3	39.2	51.2	53.5	50.1	56.1	44.7	43.8	46.4	42.3
	tüp boyutu	mm	DN100	DN100	DN125	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200
Kondenser	Fan tipi		Eksenel akış
	Miktar	başına	6	6	10	10	10	10	12	12	14	16	18	18	20	20	20	24	24
	güç	KW/başına	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	1.8	1.8
	Fan hızı	RPM	950	950	950	950	950	950	950	950	950	950	970	970	970	970	970	970	970
	Tek fanlı hava akışı	m²/h	17,982	17,982	17,982	17,982	17,982	17,982	17,982	17982	17982	17982	20000	20000	20000	20000	20000	20000	20000
Maksimum RLA 1	Kontrol paneli 1	A	230	269	327	377	413	449	496	536	543	453	507	547	556	498	537	547	547
	Kontrol paneli 2										-	226	275	275	275	498	537	547	547
Başlatma- Akım	Kontrol paneli 1	A	373	406	371	413	513	543	576	609	759	637	720	753	759	717	747	753	753
	Kontrol paneli 2										-	441	530	530	530	717	747	753	753
Soğutucu şarj	ckt 1	kilogram	94	100	89	85	85	85	90	91	104	156	165	166	198	167	167	174	202
Soğutucu şarj	ckt 2	kilogram	Yok	Yok	71	85	85	85	90	91	104	69	77	83	82	167	167	174	202
Boyut	Uzunluk	mm	3,840	3840	6200	6200	6200	6200	7380	7380	8602	10130	11310	11310	11810	11810	11810	14850	14850
	Genişlik	mm	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Yükseklik	mm	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480	2480
Nakliye ağırlığı		kilogram	2740	2910	4266	4609	4647	4814	5041	5150	5931	7695	8278	8364	8673	9982	10111	10799	11314
Çalışma ağırlığı		kilogram	2888	3069	4515	4868	4912	5093	5331	5466	6062	7801	8398	8501	8810	10149	10294	10982	11520
Notlar: 1. Soğutma koşulları: giriş ve çıkış suyu sıcaklığı 12 derece C/7 derece, ortam sıcaklığı 35 derece; Kirlenme katsayısı 0,018m. derece /kW, 85-225ton makine evaporatörü 2 işlemli, 255ton ve üzeri makine evaporatörü 1 işlemli; 2. Ultra-düşük gürültü, geniş halka sıcaklığı veya düşük halka sıcaklığı seçenekleri, hava tarafında EC motor kullanılır; 3. Güç kaynağı tipi ünite voltajına göre seçilir (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph üç seçenek) ve tabloda verilen akım değeri 380V/50Hz/3Ph'yi temel alır; 4. Trane'in ürünleri sürekli olarak geliştirilmekte ve güncellenmektedir. Yukarıdaki tablodaki verilerde herhangi bir değişiklik olması durumunda sizi ayrıca bilgilendirmeyeceğiz. Lütfen bizi affedin.

Modeli		RTAG-P	85	100	125	145	155	170	190	205	225	230	255	285	310	340	375	400	410	440	460
Kapasite		KW	289	345	444	514	548	587	640	694	759	791	863	984	1089	1146	1281	1281	1373	1483	1582
Kapasite		Ton	82	98	126	146	156	167	182	197	216	221	245	280	310	326	364	390	422	435	442
Kapasite		KW	81	99	120	140	152	165	178	198	236	225	261	292	318	347	380	425	457	474	449
Soğutucu		R134a
Güç Kaynağı		380V150Hz/3Faz
Kompresör	Tip	Yatay semlenkapalı vidalı kompresör
	Başlangıç	Wye-Delta Kapalı Geçiş Başlatıcı
	Devreler		1	1	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	4
	Minimum yük		36%	36%	18%	18%	18%	18%	18%	18%	18%	18%	12%	12.00%	12.00%	12.00%	9.00%	9.00%	9.00%	9.00%	9.00%
Evaporatör	Tip	Kabuk ve Boru (CHIL)
	Derecelendirme akışı	I/S	13.8	16.4	21.2	24.5	26.1	28	30.5	33.1	36.2	37.1	41.1	46.9	51.9	54.6	61	65.4	70.63	72.8	74.1
	Derecelendirme WPD	kPa	36.8	43.3	35.3	47.1	47.4	40.5	47.8	36.6	42.8	38	47.5	49.1	47.8	52.8	51.4	48.7	48	39.9	38
	tüp boyutu	mm	DN100	DN100	DN125	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN150
Kondenser	Fan tipi		Eksenel akış
	Miktar	başına	6	6	10	10	10	10	12	12	12	14	14	14	16	16	18	18	24	20	28
	güç	KW/başına	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	2.8	1.8	1.5
	Fan hızı	RPM	maksimum910 dk200	maksimum910 dk200	maksimum910 dk200	maksimum910 dk200	maksimum910 dk200	maksimum910 dk200	maksimum910 dk200	maksimum910 dk200	maksimum910 dk200	maksimum910 dk200	maksimum910 dk200	maksimum970 dk200	maksimum970 dk200	maksimum970 dk200	maksimum970 dk200	maksimum970 dk200	maksimum970 dk200	maksimum970 dk200	maksimum910 dk200
	Tek fanlı hava akışı	m²/h	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	20000	20000	20000	20000	20000	23,000	20000	17,051
Maksimum RLA 1	Kontrol paneli 1	A	230	269	327	377	413	449	496	536	536	543	445	493	542	542	493	533	570	537	543
	Kontrol paneli 2											-	226	270	270	270	493	533	570	537	543
Başlatma- Akım	Kontrol paneli 1	A	195	228	285	327	357	387	420	453	546	462	631	670	753	753	631	747	764	747	462
	Kontrol paneli 2											-	226	266	266	266	631	741	764	747	462
Soğutucu şarj	ckt 1	kilogram	94	100	89	85	85	85	90	91	98	104	140	140	158	174	148	148	202	183	104/104
Soğutucu şarj	ckt 2	kilogram			71	85	85	85	90	91	98	104	69	69	75	75	148	148	202	183	104/104
Boyut	Uzunluk	mm	3,970	3970	6330	6330	6330	6330	7510	7510	7510	8732	9200	9200	10380	10380	11560	11560	14980	11810	17514
	Genişlik	mm	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Yükseklik	mm	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480	2480	2480
Nakliye ağırlığı		kilogram	3020	3190	4646	4989	5027	5194	5421	5530	5734	6411	7471	7691	8378	8394	9562	9712	11279	10397	12822
Çalışma ağırlığı		kilogram	3170	3351	4895	5248	5292	5473	5711	5846	5853	6542	7577	7811	8515	8531	9713	9879	11462	10603	1308
Notlar: 1. Soğutma koşulları: giriş ve çıkış suyu sıcaklığı 12 derece C/7 derece, ortam sıcaklığı 35 derece; Kirlenme katsayısı 0,018m. derece /kW, 85-225ton makine evaporatörü 2 işlemli, 255ton ve üzeri makine evaporatörü 1 işlemli; 2. Ultra-düşük gürültü, geniş halka sıcaklığı veya düşük halka sıcaklığı seçenekleri, hava tarafında EC motor kullanılır; 3. Güç kaynağı tipi ünite voltajına göre seçilir (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph üç seçenek) ve tabloda verilen akım değeri 380V/50Hz/3Ph'yi temel alır; 4. Trane'in ürünleri sürekli olarak geliştirilmekte ve güncellenmektedir. Yukarıdaki tablodaki verilerde herhangi bir değişiklik olması durumunda sizi ayrıca bilgilendirmeyeceğiz. Lütfen bizi affedin.

Modeli		RTAG-S	125	145	155	170	190	205
Kapasite		KW	440	510	546	586	642	695
Kapasite		Ton	125	145	155	167	183	198
Kapasite		KW	139	160	173	187	201	222
POLİS		KW/KW	3.16	3.2	3.16	3.14	3.19	3.13
IPLV		KW/KW	4.2	4.22	4.23	4.22	4.31	4.26
Soğutucu		R134a
Güç Kaynağı		380V150Hz/3Faz
Kompresör	Tip	Yatay semlenkapalı vidalı kompresör
	Başlangıç	Wye-Delta Kapalı Geçiş Başlatıcı
	Devreler		2	2	2	2	2	2
	Minimum yük		18%	18%	18%	18%	18%	18%
Evaporatör	Tip	Kabuk ve Tüp (CHIL))
	Derecelendirme akışı	I/S	21	24	26	28	31	33
	Derecelendirme WPD	kPa	41	54	47	40	50	44
	tüp boyutu	mm	DN125	DN125	DN125	DN150	DN150	DN150
Kondenser	Fan tipi		Eksenel akış
	Miktar	başına	8	8	8	8	10	10
	güç	KW/başına	1.8	1.8	1.8	1.8	1.8	1.8
	Fan hızı	RPM	maksimum910 dk200	maksimum910 dk200	maksimum910 dk200	maksimum910 dk200	maksimum910 dk200	maksimum910 dk200
	Tek fanlı hava akışı	m²/h	17,982	17,982	17,982	17,982	17,982	17,982
Maksimum RLA 1	Kontrol paneli 1	A	319	369	405	441	489	528
Başlatma- Akım	Kontrol paneli 1	A	285	327	357	387	420	453
Soğutucu şarj	ckt 1	L	6	6	7	8	8	8
Soğutucu şarj	ckt 2	L	6	6	6	8	8	8
Boyut	Uzunluk	mm	5,150	5150	5150	5150	6330	6330
	Genişlik	mm	2245	2245	2245	2245	2245	2245
	Yükseklik	mm	2480	2480	2480	2480	2480	2480
Nakliye ağırlığı		kilogram	4202	4510	4554	4721	5079	5178
Çalışma ağırlığı		kilogram	4426	4744	4801	4982	5351	5465
Notlar: 1. Soğutma koşulları: giriş ve çıkış suyu sıcaklığı 12 derece C/7 derece, ortam sıcaklığı 35 derece; Kirlenme katsayısı 0,018m. derece /kW, 85-225ton makine evaporatörü 2 işlemli, 255ton ve üzeri makine evaporatörü 1 işlemli; 2. Ultra-düşük gürültü, geniş halka sıcaklığı veya düşük halka sıcaklığı seçenekleri, hava tarafında EC motor kullanılır; 3. Güç kaynağı tipi ünite voltajına göre seçilir (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph üç seçenek) ve tabloda verilen akım değeri 380V/50Hz/3Ph'yi temel alır; 4. Trane'in ürünleri sürekli olarak geliştirilmekte ve güncellenmektedir. Yukarıdaki tablodaki verilerde herhangi bir değişiklik olması durumunda sizi ayrıca bilgilendirmeyeceğiz. Lütfen bizi affedin.
