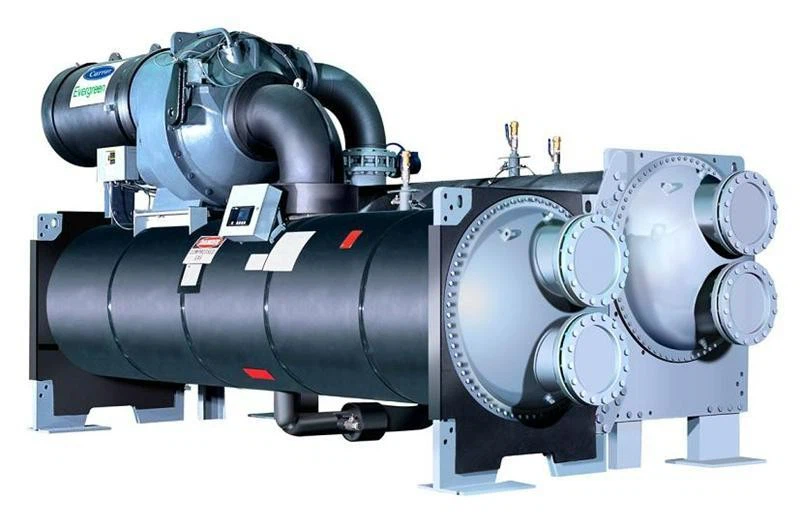

Taşıyıcı 19XR Soğutucu

19xr Chiller Serisi Santrifüj Soğutucu, büyük-ölçekli soğutma uygulamalarının ihtiyaçlarını karşılamak üzere tasarlanmış yüksek-performanslı, güvenilir ve verimli bir soğutma ünitesidir. Yüksek verimlilik, düşük gürültü ve üstün uygulanabilirliğe önem veren 19XR serisi, soğutma teknolojisindeki en son gelişmelerle donatılmıştır; bu da onu ticari, endüstriyel ve kamu altyapı projeleri için ideal kılar. HFC-134a klor içermeyen soğutucu akışkanla kullanılmak üzere özel olarak tasarlanmıştır ve modern çevre standartlarını karşılamasını sağlar.

Soruşturma göndermek

Download

Açıklama

19xr soğutucuSerianaÖzellikler

Stokta Gönderime Hazır

1. Enerji Tasarrufu ve Verimliliği

Tek-Kademeli Kompresör:Konik tüplü difüzör ve Carrier pate kullanırDöndürülebilir Difüzör Yapısı (SRD) ile enhKompresör verimliliğini artırarak genel sistem performansını artırır.

İki-Kademeli Kompresör:ÖzellikKanatsız bir difüzör tasarımıdır ve bir ara ekonomizer ile donatılmıştır.sts ünite verimliliği, onu yüksek-kaldırma uygulamaları için ideal kılar.

Ultra-Verimli Isı Transfer Borusu:Carrier'ın en yeni ısı transfer tüpü direnci azaltır ve ısı transfer performansını artırarak ünitenin enerji verimliliğini daha da artırır.

2. Kararlı ve Güvenilir Çalışma

Yüksek-Verimli Motor: Tyarı-yüksek-verimli motor, sıvı soğutucu sprey soğutma özelliğine sahiptir;motor sıcaklığı daha düşük olur, bu da daha yüksek çalışma verimliliği sağlar.

Daha Az Hareketli Parçalı Tasarım:Soğutma grubu minimum sayıda hareketli parçayla tasarlanmış olup, mekanik arıza olasılığının azaltılmasıyla istikrarlı, güvenilir çalışma sağlar.

Geliştirilmiş Sızdırmazlık:senbenzersiz çift-yuvalı tüp plaka tasarımı göstr.bağlantıyı seviyorumbağlantı sıkılığı bbakır borular ile boru plakası arasında sızıntı riskini azaltır.

3. Çoklu Başlatma Yöntemleri

19xr soğutucu kapalıAşağıdakiler dahil başlangıç seçeneklerinde rs esnekliği:

Alçak-Voltaj Başlatma Kabinleri (380V): Standart olarak-havadan taşınmayan yıldız-delta başlatma kabini.

Alternatif Başlangıç Dolapları: Daha fazla özelleştirme için havadan yıldız-delta, katı-yumuşak başlatma kabinleri ve değişken frekanslı başlatma kabinleri (hem standart hem de üst-son versiyonlar) gibi seçenekler mevcuttur.

4. Kullanımı Kolay

Carrier SmartView® Akıllı Kontrol Sistemi:Bu kullanıcı-dostu sistem, rahat ve sezgisel bir kullanıcı deneyimi sağlayan basit bir işlem sayfasına sahiptir. Üniteyi korumak ve işletim sorunlarını hızlı bir şekilde teşhis etmek için akıllı izleme yetenekleri içerir.

Bina Kontrol Sistemleri ile Entegrasyon:Sistem, bina kontrol sistemlerine sorunsuz bir şekilde bağlanarak merkezi ve uzaktan izlemeye olanak tanır.

Soğutucu Akışkan Tipi	R-134A (Klorsuz)
Soğutma Kapasitesi (Tek-Kademeli)	300 - 1650 RT
Soğutma Kapasitesi (İki-Kademeli)	600 - 3400 RT
Soğutma Kapasitesi (Seri Karşı Akış Sistemi)	1000 - 6800 RT

Başvuru

19xr Chiller Serisi Santrifüj Soğutucular, aşağıdakiler de dahil olmak üzere farklı sektörlerdeki çeşitli büyük-ölçekli soğutma ihtiyaçları için idealdir:

Büyük Ticari Binalar

Verimli ve güvenilir soğutma gerektiren alışveriş merkezleri, ofis binaları ve diğer büyük ticari alanlar.

Kamu Binaları

Tutarlı iklim kontrolüne ihtiyaç duyan kütüphaneler, müzeler, stadyumlar ve diğer kamusal alanlar.

Veri Merkezleri

Kritik BT altyapısının istikrarını sağlamak için hassas sıcaklık ve nem kontrolü gerektiren ortamlar.

Ulaşım Kamu Tesisleri

Yaya trafiğinin yüksek olduğu alanlar için büyük-ölçekli soğutma sistemlerine ihtiyaç duyan havaalanları, tren istasyonları ve metro istasyonları.

Eğitim ve Sağlık Tesisleri

Öğrenciler, personel ve hastalar için konforlu ve kontrollü bir iç ortam gerektiren okullar, hastaneler ve diğer kurumlar.

Oteller ve Konaklama

Büyük-ölçekli otel işletmelerinde misafirler için en uygun iklim koşullarını sağlamak ve enerji verimliliği sağlamak.

parametre

Klima-İklimlendirme(380V-3Ph-50Hz)
Mod	Soğutucu				Motor		Evaporatör			Kondenser			Ünite Boyutları			Ağırlık
	Soğutma Kapasitesi		Giriş Gücü	Tam yükte COPR	RLA	LRYA	Akış Oran	Basınç Düşürmek	su Bağlantı	Akış Oran	Basınç Düşürmek	su Bağlantı	Uzunluk	Genişlik	Yükseklik	İşletim	Arma (olmadan/olmadan) Soğutucu)	Soğutucu Şarj
	kW	Ton	kW	ikW/kW	A	A	l/s	kPa	mm	l/s	kPa	mm	mm	mm	mm	kilogram	kilogram	kilogram
19XR-313234HUEU52	1407	400	253.2	0.180	435.8	1046	67.20	107	DN200	79.90	77.8	DN200	4181	1670	2051	6965	6046	396
19XR-404035HUFT52	1583	450	288.4	0.182	496.2	1119	75.60	77.9		90.10	70.8		4359	1880	2130	8097	6808	483
19XR-414138HUGU52	1758	500	310.0	0.176	525.4	1176	84.00	78.1		99.60	70.0		4359	1880	2130	8386	7004	508
19XR-505138HUGT52	1934	550	337.5	0.175	569.3	1176	92.40	71.3		109.4	46.6	DN250	4394	1994	2137	9488	7788	609
19XR-5P52436LCH52	2110	600	377.5	0.179	651.9	1222	100.8	68.8		119.7	48.5		4460	2054	2207	10225	8603	493
19XR-5051C37VCE52	2110	600	358.1	0.170	611.4	1143	100.8	83.5		118.7	54.1		4393	2098	2421	11227	9432	704
19XR-5P50C39VEG52	2286	650	408.4	0.179	708.6	1556	109.2	79.7		129.4	73.5		4393	2098	2421	10865	9217	588
19XR-5052C35VDG52	2286	650	387.5	0.170	668.4	1457	109.2	96.6		128.5	55.2		4393	2098	2421	11382	9553	704
19XR-5P50C49VEG52	2462	700	435.5	0.177	750.3	1556	117.6	91.4		139.0	83.8		4393	2098	2421	10865	9217	588
19XR-5151C45VEG52	2462	700	413.8	0.168	716.9	1556	117.6	92.7		138.2	71.4		4393	2098	2421	11474	9602	739
19XR-5P51C49VFJ52	2638	750	467.7	0.177	804.3	1570	126.0	104		149.1	82.1		4393	2098	2421	11035	9351	588
19XR-5252C69VEE52	2638	750	439.4	0.167	756.2	1556	126.0	95.3		147.8	71.3		4393	2098	2421	11711	9759	761
19XR-5R52C49VGJ52	2813	800	494.3	0.176	849.5	1845	134.4	98.0		158.8	81.2		4393	2098	2421	11371	9579	619
19XR-6X65C65VFG52	2813	800	469.7	0.167	807.5	1570	134.4	86.9	DN250	157.8	79.3		4940	2148	2637	12810	10677	714
19XR-6Z67C87VGG52	3165	900	523.5	0.165	895.2	1845	151.2	90.2		177.4	80.1		4940	2148	2637	13334	11034	752
19XR-6Z69C09VHG52	3517	1000	588.7	0.167	988.5	2083	168.1	109		197.4	90.3		4940	2148	2637	13441	11108	752
19XR-7Q72C09VHJ52	3869	1100	650.6	0.168	1088.4	2083	184.9	89.5	DN300	217.2	76.4	DN300	5051	2472	2743	17215	14095	987
19XR-7Q72E53MEB52	4220	1200	736.1	0.174	1250.3	2729	201.7	105	DN300	238.0	90.4	DN300	5045	2426	2889	18522	15344	1046
19XR-8P81E51MEB52	4220	1200	696.9	0.165	1186.4	2729	201.7	72.6	DN350	236.3	69.2	DN350	5121	2711	2937	21060	17195	1156
19XR-8P80E63MFB52	4572	1300	799.1	0.175	1358.3	3276	218.5	84.0		257.8	92.4		5121	2711	2937	20861	17071	1156
19XR-8Q81E61MFB52	4572	1300	766.0	0.168	1304.1	3276	218.5	72.6		256.4	80.3		5121	2711	2937	21404	17418	1200
19XR-8282E63MFB52	4924	1400	828.1	0.168	1405.7	3276	235.3	98.9		276.3	82.1		5121	2711	2937	22435	18145	1426
19XR-8R84E63MFB52	5275	1500	909.5	0.172	1537.7	3276	252.1	83.4		297.1	76.7		5121	2711	2937	22421	18083	1247
19XR-8484E63MFB52	5275	1500	884.9	0.168	1497.9	3276	252.1	104		296.0	76.2		5121	2711	2937	22997	18549	1386

Tuzlu su uygulaması (10kV-3Ph-50Hz)
Modeli	Soğutucu				Motor		Evaporatör			Kondenser			Ünite Boyutları			Ağırlık
	Soğutma Kapasite		Giriş Güç	Tam Yük Yeterlik	RLA	LRYA	Akış Oran	Basınç Düşürmek	su Bağlantı	Akış Oran	Basınç Düşürmek	su Bağlantı	Uzunluk	Genişlik	Yükseklik	İşletim	Arma (Soğutucu Akışkan olmadan)	Soğutucu Akışkan Şarjı
	kW	Ton	kW	ikW/kW	A	A	l/s	kPa	mm	l/s	kPa	mm	mm	mm	mm	kilogram	kilogram	kilogram
19XR-7072E45MDE5A	2462	700	599.7	0.244	41.2	221	158.0	129	DN300	210.2	72.4	DN300	5045	2426	2889	19307	16050	1192
19XR-7R74E55MFE5A	2813	800	696.6	0.248	47.3	235	180.6	95.6	DN300	240.7	87.8	DN300	5045	2426	2889	19302	15990	1082
19XR-8R84E65MFE5A	3165	900	776.6	0.245	52.9	235	203.2	72.4	DN350	270.5	65.0	DN350	5121	2711	2937	22794	18456	1247
19XR-8787E65MFE5A	3517	1000	835.2	0.237	57.0	235	225.8	135	DN350	298.6	105	DN350	5731	2711	2937	24501	19784	1592
Not:	1. Yukarıdaki seçimler, giriş/çıkış soğutulmuş su sıcaklığına dayanmaktadır: 12/7 derece; Soğutulmuş su sıcaklığına giriş/çıkış: 32/37 derece. Soğutucu kirlenme faktörü 0,0176 ㎡ derece /kW ve kondenser kirlenme faktörü 0,044 ㎡ derece /kW'dir. 2. Yukarıdaki tuzlu su uygulama seçimleri, giriş/çıkış soğutulmuş su sıcaklığına dayanmaktadır: -2/-6 derece; Soğutulmuş su sıcaklığına giriş/çıkış: 30/33,5 derece. Soğutucu kirlenme faktörü 0,0176㎡ derece /kW ve kondenser kirlenme faktörü 0,044㎡ derece /kW,%25 etilen glikoldur. 3. Taşıyıcı, tonaj, kaldırma ve verimlilik açısından farklı talepler üzerine bilgisayar kullanarak belirli modelleri seçecektir. Ayrıntılar için lütfen yerel acentelerle iletişime geçin. 4. Standart su kutusu basıncı 1,0MPa'dır ve seçenek olarak 1,6MPa, 2,0MPa sağlayabilir; Daha fazla gereksinim için lütfen yerel acentelerle iletişime geçin. 5. Yukarıdaki seçimler voltajın 380V/10kV olmasına göre yapılmıştır. Ayrıntılar veya özelleştirilmiş seçimler için lütfen yerel acentelerle iletişime geçin. 6. 60Hz seçimleri de mevcuttur. Daha fazla destek almak için lütfen yerel kurumlarla iletişime geçin.

İklimlendirme-(10kV-3Ph-50Hz)
Mod	Soğutucu				Motor		Evaporatör			Kondenser			Ünite Boyutları			Ağırlık
	Soğutma Kapasitesi		Giriş Gücü	Tam yükte COPR	RLA	LRYA	Akış Oran	Basınç Düşürmek	su Bağlantı	Akış Oran	Basınç Düşürmek	su Bağlantı	Uzunluk	Genişlik	Yükseklik	İşletim	Arma (olmadan/olmadan) Soğutucu)	Soğutucu Şarj
	kW	Ton	kW	ikW/kW	A	A	l/s	kPa	mm	l/s	kPa	mm	mm	mm	mm	kilogram	kilogram	kilogram
19XR-6Y69C89LHG5A	3165	900	531.5	0.168	36.4	200	151.20	98.8	DN250	177.80	74.5	DN250	4940	2148	2685	14037	11750	735
19XR-7P72C09LHG5A	3517	1000	589.5	0.168	39.9	200	168.10	89.7	DN300	197.50	64.1	DN300	5051	2472	2790	17669	14654	949
19XR-7P71E53MDB5A	3869	1100	680.1	0.176	45.3	221	184.90	107		218.40	88.5		5045	2426	2889	18549	15546	1007
19XR-7171E51MDB5A	3869	1100	635.9	0.164	42.4	221	184.90	106		216.4	86.9		5045	2426	2889	19367	16050	1251
19XR-7Q72E53MFB5A	4220	1200	733.8	0.174	48.4	235	201.7	105		237.9	90.3		5045	2426	2889	18960	15782	1046
19XR-8P81E51MFB5A	4220	1200	695.3	0.165	45.8	235	201.7	72.6	DN350	236.2	69.1	DN350	5121	2711	2937	21498	17633	1156
19XR-8P80E63MFB5A	4572	1300	797.1	0.174	52.7	235	218.5	84		257.7	92.3		5121	2711	2937	21234	17444	1156
19XR-8Q82E61MFB5A	4572	1300	758.8	0.166	50.1	235	218.5	72.6		256.2	71.4		5121	2711	2937	22041	17980	1200
19XR-8P81E63MFB5A	4924	1400	860.2	0.175	57.1	235	235.3	96.2		277.6	93		5121	2711	2937	21498	17633	1156
19XR-8282E63MFB5A	4924	1400	826.2	0.168	54.7	235	235.3	98.9		276.2	82.1		5121	2711	2937	22808	18518	1426
19XR-8R84E63MFB5A	5275	1500	907.5	0.172	60.3	235	252.1	83.4		297.1	76.7		5121	2711	2937	22794	18456	1247
19XR-8QV4F30MFT5A	5275	1500	882.0	0.167	57.9	285	252.1	82.3	DN400	296.1	66.3	DN400	5195	2926	3082	24160	19833	1098
19XR-8QV4F40WHT5A	5627	1600	936.1	0.166	60.5	409	268.9	93.2		315.5	74.4		5195	2926	3082	24428	20102	1098
19XR-8RV4F40WJT5A	5979	1700	994.4	0.166	64.9	479	285.7	90.7		335.1	83.1		5195	2926	3082	24801	20358	1141
19XR-8ZV8F50WJT5A	6330	1800	1058	0.167	68.9	479	302.5	112		355.1	118		5805	2926	3082	26210	21443	1280
19XR-A4FA47638GP7	6682	1900	1116	0.167	73.4	374	319.3	94.3		374.7	81.6		5229	3051	3484	33012	27335	1321
19XR-A4FA47648GP7	7034	2000	1186	0.169	78	374	336.1	104		394.9	89.8		5229	3051	3484	33012	27335	1321
19XR-A6FB66648GQ7	7385	2100	1200	0.162	79.2	430	352.9	127		413.0	83.7	DN450	5839	3186	3484	36913	29922	1650
19XR-A6GB66648GQ7	7737	2200	1261	0.163	83	430	369.7	122		432.7	91.1	DN450	5839	3186	3484	37267	30111	1706
19XR-B6FC65718RU7	8089	2300	1286	0.159	85.2	550	386.5	97.0	DN450	450.7	71.5	DN500	5969	3658	3742	48871	40146	1908
19XR-B6FC65710RU7	8440	2400	1340	0.159	88.6	550	403.3	105		470.2	77.2		5969	3658	3742	48871	40146	1908
19XR-B6GC65720RU7	8792	2500	1402	0.159	92.6	550	420.1	94.5		490.3	83.3		5969	3658	3742	49424	40473	1939
19XR-B6GC66720RU7	9144	2600	1438	0.157	94.9	550	436.9	102		509.2	75.5		5969	3658	3742	50247	40989	1939
19XR-C6FC66720RU7	9496	2700	1501	0.158	98.9	550	453.7	81.3		528.6	80.8		6019	3798	3813	53502	43670	2082
19XR-C6FC66730RU7	9847	2800	1563	0.159	102.8	550	470.5	87.2		548.8	86.5		6019	3798	3813	53502	43670	2082
19XR-C6FC67730RU7	10199	2900	1597	0.157	104.9	550	487.3	93.3		567.6	78.7		6019	3798	3813	54361	44204	2082
19XR-C6FC67730RV7	10551	3000	1666	0.158	109.7	555	504.2	99.6		587.1	83.7		6019	3798	3813	54361	44204	2082

Isıtma uygulaması (10kV-3Ph-50Hz)
Modeli	Soğutucu				Motor		Evaporatör			Kondenser			Ünite Boyutları			Ağırlık
	Isıtma Kapasite		Giriş Güç	Tam Yük Yeterlik	RLA	LRYA	Akış Oran	Basınç Düşürmek	su Bağlantı	Akış Oran	Basınç Düşürmek	su Bağlantı	Uzunluk	Genişlik	Yükseklik	İşletim	Arma (Soğutucu Akışkan olmadan)	Soğutucu Akışkan Şarjı
	kW	Ton	kW	ikW/kW	A	A	l/s	kPa	mm	l/s	kPa	mm	mm	mm	mm	kilogram	kilogram	kilogram
19XR-7071E35MFD5A	3517	1000	696.1	0.198	45.9	235	134.6	73.6	DN300	170.0	54.4	DN300	5045	2426	2889	18947	15760	1192
19XR-7072E35MFD5A	3869	1100	759.2	0.196	50.1	235	148.4	87.7		187.0	56.6		5045	2426	2889	19208	15951	1192
19XR-7172E37MFD5A	4220	1200	872.4	0.207	57.9	235	159.8	82.8		203.5	66.1		5045	2426	2889	19529	16142	1251
19XR-7274E45MFD5A	4572	1300	889.3	0.195	59.1	235	175.7	86.2		221.0	72.6		5045	2426	2889	19894	16369	1300
19XR-8284E45MHD5A	4924	1400	952.1	0.193	63.2	294	189.5	67.6	DN350	237.5	49.5	DN350	5121	2711	2937	23343	18898	1426
Not:	1. Yukarıdaki seçimler, giriş/çıkış soğutulmuş su sıcaklığına dayanmaktadır: 12/7 derece; Soğutma suyu sıcaklığına giren/çıkan: 32/37 derece. Soğutucu kirlenme faktörü 0,0176 m² derece /kW ve kondenser kirlenme faktörü 0,044 ㎡ derece /kW'dir. 2. Yukarıdaki ısıtma uygulaması seçimleri, soğutulmuş su giriş/çıkış sıcaklığının 10/5 derece olmasına dayanmaktadır; soğutma suyu sıcaklığına giriş/çıkış 40/45 derece. Soğutucu kirlenme faktörü 0,0176 m² derece /kW ve kondenser kirlenme faktörü 0,044 ㎡ derece /kW'dir. 3. Taşıyıcı, tonaj, kaldırma ve verimlilik açısından farklı talepler üzerine bilgisayar kullanarak belirli modelleri seçecektir. Ayrıntılar için lütfen yerel acentelerle iletişime geçin. 4. Standart su kutusu basıncı 1,0MPa'dır ve seçenek olarak 1,6MPa, 2,0MPa sağlayabilir; Daha fazla gereksinim için lütfen yerel acentelerle iletişime geçin. 5. Yukarıdaki seçimler voltajın 10kV olmasına göre yapılmıştır. Ayrıntılar veya özelleştirilmiş seçimler için lütfen yerel acentelerle iletişime geçin. 6. 60Hz seçimleri de mevcuttur. Daha fazla destek almak için lütfen yerel kurumlarla iletişime geçin.

19xr Chiller Serisi Santrifüj Soğutucu, büyük-ölçekli soğutma uygulamaları için güvenilir, enerji-verimli bir çözüm olarak öne çıkıyor. Gelişmiş teknolojisi, düşük gürültülü çalışması ve esnek kurulum seçenekleriyle, yüksek-performanslı soğutma gerektiren çok çeşitli sektörler için ideal bir seçimdir. İster yeni bir altyapı inşa ediyor olun ister mevcut bir sistemi yükseltiyor olun, 19XR serisi ihtiyacınız olan performansı, verimliliği ve güvenilirliği sunar.
