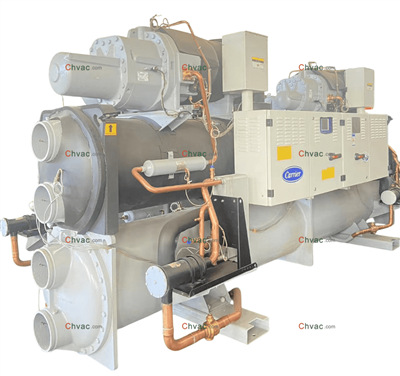

Taşıyıcı 30XW Soğutucu

30xw taşıyıcı, çeşitli uygulamalar için tasarlanmış, yüksek-verimli bir vidalı soğutucudur. Birden fazla modelinin mevcut olmasıyla, hassas bileşenler ve kullanıcı dostu bir işletim sistemi- sunarak üstün performans ve istikrarlı, güvenilir sonuçlar sunar. Soğutma grubu aynı zamanda müşterilerin düşük-maliyetli çalışma taleplerini de karşılayarak onu hem endüstriyel hem de ticari uygulamalar için ideal bir seçim haline getiriyor.

Soruşturma göndermek

Download

Açıklama

Özellikler

Stokta Gönderime Hazır

1. Verimli Soğutma:

Taşıyıcı 30XW Soğutucu Yüksek-Performanslı Çift-Vidalı Kompresör:Yeni tasarım teknolojisiyle donatılmış 06T yüksek-verimli çift-vidalı kompresör, değişen yük koşullarında verimli çalışmayı garanti eder. Kompresörün motoru doğrudan rotoru çalıştırarak bileşen dönüşlerini en aza indirir ve kompresörün çalışma gücünü artırır.

2. Enerji Tasarrufu ve Çevre Koruma:

Optimize Edilmiş Eşanjör ve Soğutma Çevrimi:Verimli ısı eşanjörü ve gelişmiş soğutma döngüsü, akıllı kontrol sistemiyle bir araya gelerek 30xw taşıyıcının gerçek yüke göre otomatik olarak ayarlanmasına olanak tanır. Bu, enerji tüketimini azaltarak işletme maliyetlerinin düşürülmesine yardımcı olur.
Çevre-Dostu Soğutucu Akışkan:Soğutucu, uluslararası çevre standartlarına uygun ve çevre üzerindeki etkiyi azaltan HFC-134a klor içermeyen soğutucu akışkan kullanır.

3. Güvenilirlik ve Dayanıklılık:

Kararlı Yapısal Tasarım:Ünite, yeni malzemelerin kullanıldığı sağlam bir tasarıma sahiptir ve{0}}uzun vadeli dayanıklılık ve güvenilirlik sağlar.

PID Sistem Ayarı:Ünite sabit bir çıkış suyu sıcaklığı sağlayarak istikrarlı çalışma ve ekonomik verimlilik sağlar.

Yüksek-Verimli Yağ Ayrıştırma Sistemi:Birden fazla{0}yerleşik yağ ayırma sistemi, yağ ve gaz ayırma etkisini optimize ederek, daha fazla güvenilirlik için dönen parçaların tamamen yağlanmasını sağlar.

Düşük Sıcaklıkta Çalışma:Soğutma suyu sıcaklığı çok düşük olduğunda bile soğutma grubu güvenilir kalır.13 derece, istikrarlı soğutma sağlar.

Minimum Akış Hızı:Ünite minimum akış hızında çalışabilir.20%Nominal oranın yüksek olması, onu büyük sıcaklık farkları ve küçük akış hızları olan uygulamalar için ideal hale getirir ve aynı zamanda pompa enerjisinden tasarruf edilmesine de yardımcı olur.

4. Akıllı Kontrol Sistemi:

Taşıyıcı SmartView®Mikrobilgisayar kontrol sistemi, kolay kullanım ve uzaktan izlemeye olanak sağlar. Ünitenin çalışmasını sürekli olarak izler, yük gereksinimlerine göre soğutma kapasitesini ayarlar ve optimum sistem performansını sağlamak için gerekli koruma önlemlerini sağlar.

5. Hızlı Kurulum:

Esnek ünite yapısı, yalnızca su borularının ve ana güç kaynağının sahaya bağlanmasını gerektiren-minimum kurulumla kolay kuruluma olanak tanır-.
Modüler Tasarım:Modüler tasarım, ekipman bakımını basitleştirir, bakım maliyetlerini ve arıza süresini azaltır ve operasyonel verimliliği artırır.

Modeli	30xw taşıyıcı
Soğutma Kapasitesi	252 kW - 3476 kW (72 ton - 988 ton)
Soğutulmuş Su Giriş Sıcaklığı	12 derece
Soğutulmuş Su Çıkış Sıcaklığı	7 derece
Soğutma Suyu Giriş Sıcaklığı	30 derece
Soğutma Suyu Çıkış Sıcaklığı	35 derece
Soğutucu Akışkan Tipi	R-134A

Başvuru

Soğuk Tavan Radyasyonu

Ünite çıkış sıcaklıklarını aşağıdakilere kadar sağlayabilir:20 derecebu da onu soğuk tavan radyasyon uygulamaları, kuru çalışma koşullarında hava-soğutmalı makine bobinleri ve yüksek-sıcaklıktaki endüstriyel kullanımlar için uygun hale getirir.

Buz Depolama Sistemleri

Buz depolama sistemlerinin ihtiyaçlarını karşılamak için isteğe bağlı-düşük sıcaklık seçenekleri mevcuttur.

Düşük-Gürültü Uygulamaları

Carrier 30XW Chiller, gürültü seviyelerini 3-8 dB(A) kadar azaltan isteğe bağlı bir düşük-gürültü özelliği sunarak hastane, ofis ve otel gibi gürültüye duyarlı ortamlar için idealdir.

parametre

Soğutma/Isıtma
Evaporatör	Asgari	Maksimum
Başlangıçta sıcaklığı-girme	-	35 derece
Çalışma sırasında çıkış sıcaklığı	3.3 derece	20 derece
Tam yükte giriş/çıkış sıcaklık farkı	2,8 derece	11.1 derece
Kondenser	Asgari	Maksimum
Başlangıçta sıcaklığı-girme	13 derece	-
Çalışma sırasında çıkış sıcaklığı	19 derece	50 derece
Tam yükte giriş/çıkış sıcaklık farkı	2,8 derece	11.1 derece
Çıkış suyu sıcaklığı 3,3 derecenin altında ise donma koruma solüsyonu kullanılmalıdır. Please refer to option 05 and option 06 for application with low evaporator leaving water temperature (>-12 derece). Kondenserden çıkan sıcaklık 19 derecenin altında ise kondenserde su akış kontrol vanası (iki veya üç- yollu vana) kullanılmalıdır. Doğru olduğundan emin olmak için lütfen seçenek 152'ye bakın. yoğunlaşma sıcaklığı. **Kondenser çıkış sıcaklığının yüksek olduğu (63 dereceye kadar) uygulamalar için lütfen seçenek 150'ye bakınız. 30XW-S ve 30XW0262/0312/0352/1012 kondenser çıkışlı standart soğutucuya bakın sıcaklık 48 derece . 30XW/-P/-S 1261-1601, kondenser çıkış sıcaklığı 45 derece. Not: Ortam sıcaklığı: 30XW ünitelerinin depolanması ve taşınması sırasında izin verilen minimum ve maksimum sıcaklıklar -20 derece ve 60 derecedir. Bu sıcaklıklara dikkat edilmeli Konteynerle taşımayı göz önünde bulundurun.

Modeli			30XW-P
Modeli			0312P	0352P	0452P	0532P	0552P	0612P	0652P	0702P	0802P	0852P	0912P	1002P	1052P	1152P	1261P	1351P	1401P	1501P	1601P	1712P	1762P
Kapasite		kW	303.5	366.3	448.5	536.1	571.8	640.1	675.8	729.7	785.0	852.3	897.5	974.0	1075.0	1147.0	1245.0	1340.0	1410.0	1489.0	1589.0	1747.0	1762.0
Kapasite		USRT	86	104	128	152	163	182	192	208	223	242	255	277	306	326	354	381	401	423	452	497	501
POLİS		kW/kW	5.65	5.65	5.73	6.00	6.02	6.00	6.12	6.06	5.99	5.90	6.00	5.99	5.99	5.98	6.28	6.34	6.33	6.34	6.37	6.17	6.31
Evaporatör	Akış hızı	L/s	13.1	15.8	19.3	23.1	24.6	27.5	29.1	31.4	33.8	36.7	38.6	41.9	46.2	49.3	53.5	57.6	60.6	64	68.3	75.1	75.8
	Su Basıncı düşürmek	kPa	24.9	32.6	29.9	24.6	26.2	39.6	39.6	24.8	28.2	33.5	61.5	50.0	72.5	46.9	49.2	56.6	59.6	64.5	68	74.6	49.6
	su bağlantı	DN	125	125	125	150	150	200	200	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Kondenser	Akış hızı	L/s	16.3	19.6	24.3	28.7	30.7	34.6	36.4	39.2	42.1	45.8	47.9	52.4	58.1	62	66.9	71.9	75.7	79.9	85.5	94.1	94.8
	Su Basıncı düşürmek	kPa	51.8	66.8	41.5	38.6	43.1	34.6	40.7	34.1	38.9	46.4	33.9	26.8	34	36.8	43.4	49.5	51.8	60.1	68.8	61.2	41.2
	su bağlantı	DN	125	125	125	150	150	200	200	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Kompresör	Devre A	HAYIR.	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
	Devre B	HAYIR.	-	-	-	-	-	-	-	-	-	-	-	1	1	1	-	-	-	-	-	1	1
	Min. kapasite	%	15	15	15	15	15	15	15	15	15	15	15	8	8	8	20	20	20	20	15	8	8
Motor	Güç	V-Ph-Hz	400-3-50
Motor	Giriş gücü	kW	53.8	64.8	78.3	89.4	94.9	106.6	110.4	120.5	131.0	144.5	149.6	162.5	179.6	191.9	198.3	211.3	222.8	234.9	249.5	283.3	279.3
Soğutucu Şarj			HFC-134a
	Devre A	kilogram	78	78	100	135	135	176	176	200	200	200	233	115	115	130	365	365	365	365	365	187.5	250
	Devre B	kilogram	-	-	-	-	-	-	-	-	-	-	-	125	125	140	-	-	-	-	-	187.5	250
Nakliye ağırlığı*		kilogram	2301	2336	2866	3137	3177	4032	4012	4131	4149	4179	4260	5998	6067	6479	8114	8114	8165	8243	8333	9043	10348
Çalışma ağırlığı		kilogram	2083	2118	2600	2994	3025	3999	3979	4155	4173	4204	4299	6069	6112	6684	8230	8230	8280	8355	8443	9368	10948
Boyut	Uzunluk	mm	2740	2740	2763	3055	3055	3101	3080	3286	3286	3286	3142	4695	4695	4694	4515	4515	4515	4515	4515	4783	4809
	Genişlik	mm	960	960	970	1008	1008	1135	1135	1135	1135	1135	1070	1070	1070	1070	1541	1541	1541	1541	1541	1985	2160
	Yükseklik	mm	1568	1568	1696	1743	1743	1950	1950	1949	1949	1949	2062	1947	1947	1998	2614	2614	2614	2614	2614	1520	1586
Çalışma koşulu: Evaporatör çıkış suyu sıcaklığı 6,7 derece, kapasite başına su akış hızı 0,043 l/s·kW, kirlenme faktörü=0.018㎡K/kW Kondenser giriş suyu sıcaklığı 29,4 derece, kapasite başına su akış hızı 0,054 l/s·kW, kirlenme faktörü=0.044㎡K/kW Yukarıda önerilen modeller verilmiştir. Carrier istenilen şartlarda daha fazla model ve bilgisayar seçeneği sunabilmektedir. Ayrıntılar için lütfen Carrier yerel acenteleriyle iletişime geçin. *Sevkiyat ağırlığı, içindeki soğutucu ve su hariç, yalnızca taban ünitesi ve ahşap kasadır.

Modeli			30XW
Modeli			0262	0312	0352	0412	0422	0452	0552	0622	0652	0702	0812	0852	0902	0922
Kapasite		kW	249.5	303.6	366.9	424.0	452.7	468.9	540.2	621	662.3	715.3	784.5	826.1	852.4	890.6
Kapasite		USRT	71	86	104	121	129	133	154	177	188	203	223	235	242	253
POLİS		kW/kW	5.28	5.31	5.30	5.29	5.29	5.45	5.59	5.60	5.51	5.61	5.60	5.52	5.83	5.98
Evaporatör	Akış hızı	L/s	10.7	13.1	15.8	18.2	19.5	20.2	23.2	26.7	28.5	30.8	33.7	35.5	36.7	38.3
	Su Basıncı düşürmek	kPa	16.4	22.8	29.5	34.5	36.7	27.6	36.1	34	33.7	38.3	39.9	48.3	54.3	62.2
	su bağlantı	DN	125	125	125	125	125	125	125	150	150	150	200	150	150	200
Kondenser	Akış hızı	L/s	13.5	16.4	19.6	22.7	24.4	25.1	28.9	33.3	35.4	38.1	41.8	44.4	45.7	47.8
	Su Basıncı düşürmek	kPa	32.4	43.4	54.6	34.7	36.4	36.4	46.1	47	51.8	54.3	29.6	36.2	42.2	50.6
	su bağlantı	DN	125	125	125	125	125	125	125	150	150	150	200	200	200	200
Kompresör	Devre A	HAYIR.	1	1	1	1	1	1	1	1	1	1	1	1	1	1
	Devre B	HAYIR.	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Min. kapasite	%	15	15	15	15	15	15	15	15	15	15	15	15	15	15
Motor	Güç	V-Ph-Hz	400-3-50
Motor	Giriş gücü	kW	47.2	57.2	69.2	80.1	85.6	86.1	96.6	110.8	120.3	127.6	140.2	149.7	146.1	157.4
Soğutucu Şarj			HFC-134a
	Devre A	kilogram	78	78	78	100	85	100	110	150	150	140	160	150	150	176
	Devre B	kilogram	-	-	-	-	-	-	-	-	-	-	-	-	-	-
Nakliye ağırlığı*		kilogram	2220	2281	2316	2692	2707	2846	2934	3637	3620	3647	3774	3808	3827	4012
Çalışma ağırlığı		kilogram	2002	2063	2098	2518	2518	2580	2684	3509	3486	3509	3688	3711	3923	3979
Boyut	Uzunluk	mm	2740	2740	2763	3055	3055	3101	3080	3286	3286	3286	3142	4695	4695	4694
	Genişlik	mm	960	960	960	970	970	970	970	1119	1119	1119	1085	1085	1135	1135
	Yükseklik	mm	1568	1568	1568	1694	1694	1693	1693	1873	1873	1873	1950	1900	1900	1950
Çalışma koşulu: Evaporatör çıkış suyu sıcaklığı 6,7 derece, kapasite başına su akış hızı 0,043 l/s·kW, kirlenme faktörü=0.018㎡K/kW Kondenser giriş suyu sıcaklığı 29,4 derece, kapasite başına su akış hızı 0,054 l/s·kW, kirlenme faktörü=0.044㎡K/kW Yukarıda önerilen modeller verilmiştir. Carrier istenilen şartlarda daha fazla model ve bilgisayar seçeneği sunabilmektedir. Ayrıntılar için lütfen Carrier yerel acenteleriyle iletişime geçin. *Sevkiyat ağırlığı, içindeki soğutucu ve su hariç, yalnızca taban ünitesi ve ahşap kasadır.

Modeli			30XW
Modeli			1002	1052	1152	1261	1351	1401	1501	1601	1712	1762	2052	2302	2602	2902	3052	3302	3452
Kapasite		kW	1003.0	1075.0	1135.0	1258.0	1327.0	1434.0	1498.0	1589.0	1709.0	1745.0	2037.0	2288.0	2594.0	2887.0	3046.0	3323.0	3467.0
Kapasite		USRT	285	306	323	357	377	407	426	451	486	496	579	651	738	821	866	945	986
POLİS		kW/kW	285	5.64	5.64	5.88	5.88	5.93	5.93	5.90	5.75	5.80	5.83	5.83	5.87	5.90	5.83	5.83	5.83
Evaporatör	Akış hızı	L/s	43.1	46.2	48.8	54.1	57.1	61.6	64.4	68.3	73.5	75.0	87.6	98.4	111.6	124.1	131.0	142.9	149.1
	Su Basıncı düşürmek	L/s	55.9	68.0	54.4	36.9	39.5	52.5	51.7	58.3	80.8	61.4	68.7	67.3	66.9	72.2	79.8	82.9	85.4
	su bağlantı	L/s	150	150	200	200	200	200	200	200	200	200	200	200	300	300	300	300	300
Kondenser	Akış hızı	L/s	54	58.0	61.4	67.7	71.4	76.6	80.1	85.1	91.9	93.3	109.2	123.9	140.5	156.0	164.7	179.1	186.7
	su Basınç düşürmek	kPa	33.2	43.4	41.2	38.6	40.5	56.8	52.1	62.7	61.9	58.3	58.3	52.6	60.4	52.4	58.6	62.0	66.6
	su bağlantı	DN	200	200	200	200	200	200	200	200	200	200	250	250	300	300	300	300	300
Kompresör	Devre A	HAYIR.	1	1	1	1	1	1	1	1	1	1	1/1	1/1	1/1	1/1	1/1	1/1	1/1
	Devre B	HAYIR.	1	1	1	-	-	-	-	-	1	1	1/1	1/1	1/1	1/1	1/1	1/1	1/1
	Min. kapasite	%	8	8	8	20	20	20	20	15	15	8	4	4	4	4	4	4	4
Motor	Güç	V-Ph-Hz	400-3-50
Motor	Giriş gücü	kW	179.0	190.7	201.1	214.0	225.8	241.9	252.7	269.2	297.3	301.0	349.3	392.3	442.2	489.2	522.3	570.0	594.9
Soğutucu Şarj			HFC-134a
	Devre A	kilogram	85	85	100	300	300	340	350	360	140	140	85/85	100/100	130/130	130/130	130/130	140/140	140/140
	Devre B	kilogram	95	95	110	-	-	-	-	-	160	160	95/95	110/110	140/140	140/140	140/140	160/160	160/160
Nakliye ağırlığı*		kilogram	5334	5349	5571	7312	7358	7704	7736	7831	9073	8994	10886	11454	14338	15494	15454	18667	18695
Çalışma ağırlığı		kilogram	5255	5259	5553	7296	7341	7717	7781	7883	8953	8934	10870	11648	14842	16140	16100	18729	18757
Boyut	Uzunluk	mm	4008	4029	4008	4088	4088	4488	4488	4488	4761	4787	4593	4602	5321	5359	5358	5422	5422
	Genişlik	mm	1050	1050	1050	1526	1526	1526	1526	1524	1338	1258	2570	2570	2846	2932	2932	3066	3066
	Yükseklik	mm	1845	1845	1896	2563	2563	2563	2563	2563	2307	2307	1846	1896	2064	2064	2064	2307	2307
Çalışma koşulu: Evaporatör çıkış suyu sıcaklığı 6,7 derece, kapasite başına su akış hızı 0,043 l/s·kW, kirlenme faktörü=0.018㎡K/kW Kondenser giriş suyu sıcaklığı 29,4 derece, kapasite başına su akış hızı 0,054 l/s·kW, kirlenme faktörü=0.044㎡K/kW Yukarıda önerilen modeller verilmiştir. Carrier istenilen şartlarda daha fazla model ve bilgisayar seçeneği sunabilmektedir. Ayrıntılar için lütfen Carrier yerel acenteleriyle iletişime geçin. *Sevkiyat ağırlığı, içindeki soğutucu ve su hariç, yalnızca taban ünitesi ve ahşap kasadır.

Modeli			30XG-G
Modeli			0502	0612	0692	0802	0912	1012	1261S	1401S	1601S	1712S	1762S	2052S	2602S	2902S	3302S	3452S
Kapasite		kW	520.2	610.2	697.4	772.1	881.4	1051.0	1229.0	1414.0	1571.0	1696.0	1727.0	2121.0	2478.0	2854.0	3185.0	3433.0
Kapasite		USRT	148	174	198	220	251	299	350	402	447	482	491	603	705	812	906	976
POLİS		kW/kW	5.29	5.30	5.30	5.33	5.35	5.30	5.38	5.44	5.47	5.40	5.35	5.38	5.39	5.39	5.40	5.48
Evaporatör	Akış hızı	L/s	22.4	26.2	30.0	33.2	37.9	45.2	52.9	60.8	67.5	72.9	74.3	91.2	106.6	122.7	137.0	147.6
	Su Basıncı düşürmek	L/s	34.6	61.9	72.5	45.6	58.1	55.4	59.9	57.8	48.1	80.0	82.9	61.8	70.6	87.8	73.1	88.5
	su bağlantı	L/s	125	150	150	150	150	150	200	200	200	200	200	200	200	300	300	300
Kondenser	Akış hızı	L/s	27.9	32.8	37.4	41.4	47.0	56.6	66.1	75.7	84.2	92.1	93.2	112.2	131.3	149.8	167.4	180.5
	su Basınç düşürmek	kPa	44.5	50.9	58.9	68.5	45.1	65.9	47.2	69.1	67.6	91.4	94.7	72.8	88.0	93.0	93	98.6
	su bağlantı	DN	125	150	150	150	200	200	200	200	200	200	200	250	250	300	300	300
Kompresör	Devre A	HAYIR.	1	1	1	1	1	1	1	1	1	1	1	1/1	1/1	1/1	1/1	1/1
	Devre B	HAYIR.	-	-	-	-	-	1	-	-	-	1	1	1/1	1/1	1/1	1/1	1/1
	Min. kapasite	%	15	15	15	15	15	8	20	20	15	8	8	4	4	4	4	4
Motor	Güç	V-Ph-Hz	400-3-50
Motor	Giriş gücü	kW	98.3	115.1	131.5	144.9	164.8	198.2	228.3	260.0	287.2	314.0	323.1	394.3	459.9	529.8	590.1	626.4
Soğutucu Şarj			HFC-134a
	Devre A	kilogram	100	140	140	150	155	85	272	285	320	130	130	85/85	110/110	115/115	130/130	130/130
	Devre B	kilogram	-	-	-	-	-	95	-	-	-	140	140	95/95	115/115	120/120	140/140	140/140
Nakliye ağırlığı*		kilogram	2883	3560	3560	3628	3845	5222	6705	7203	7312	7207	7207	10835	13153	14040	14370	14752
Çalışma ağırlığı		kilogram	2617	3426	3426	3493	3946	5109	6521	7101	7292	7379	7379	10740	13193	14354	14958	15340
Boyut	Uzunluk	mm	2746	3056	3056	3056	3080	4008	3947	4097	4097	4693	4693	4591	5251	5329	5356	5356
	Genişlik	mm	970	1119	1119	1119	1135	1050	1526	1526	1524	1231	1231	2570	2761	2932	2932	2932
	Yükseklik	mm	1693	1849	1849	1849	1900	1846	2481	2563	2563	2064	2064	1846	2013	2013	2064	2064
Çalışma koşulu: Evaporatör çıkış suyu sıcaklığı 6,7 derece, kapasite başına su akış hızı 0,043 l/s·kW, kirlenme faktörü=0.018㎡K/kW Kondenser giriş suyu sıcaklığı 29,4 derece, kapasite başına su akış hızı 0,054 l/s·kW, kirlenme faktörü=0.044㎡K/kW Yukarıda önerilen modeller verilmiştir. Carrier istenilen şartlarda daha fazla model ve bilgisayar seçeneği sunabilmektedir. Ayrıntılar için lütfen Carrier yerel acenteleriyle iletişime geçin. *Sevkiyat ağırlığı, içindeki soğutucu ve su hariç, yalnızca taban ünitesi ve ahşap kasadır.

Carrier 30XW Chiller, çok çeşitli soğutma uygulamaları için güvenilir, enerji-verimli ve çevre dostu bir çözümdür. İster yeni bir projeye başlıyor olun ister mevcut bir tesisi yeniliyor olun, 30XW verimli soğutma ihtiyaçlarınızı karşılayabilir. Özel çözümler ve uzman yardımı için doğrudan bizimle iletişime geçmekten çekinmeyin; ekibimiz size özel gereksinimlerinize uyacak en iyi seçenekleri sunacaktır.
